【Raspberry Pi】はんだ付けせずにGPIOピンを付ける方法とLチカのやり方

2021 1/11

2017.05.31 2021.01.11

せっかく買ったRaspberry Pi、IOT（おうちハック）として、まだ幾つか試したいことがあるので、まずはGPIOピンを差して、基本中の基本であるLチカ（LEDの点灯）にチャレンジしてみました。

またピンの取り付けは、はんだ付けセットの購入はまだしたくなかったので、別の方法でGPIOピンを取り付けてみました。

スマートホーム化！ラズペリーパイに関するおすすめ便利機能まとめ

GPIO Hammer Header

スイッチサイエンスでGPIO Hammer Headerを購入、ラズベリーパイに挟むように設置して、金槌で叩くだけという代物です。

お値段は800円程度で、金槌さえあれば、簡単に取り付けることができます。

GPIO Hammer Header – スイッチサイエンス

取り付け方

使用するパーツです。

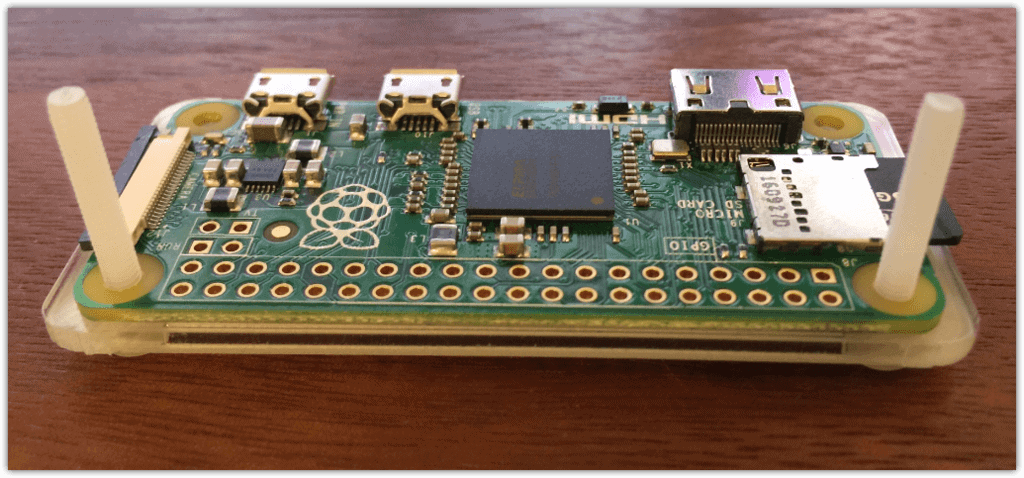

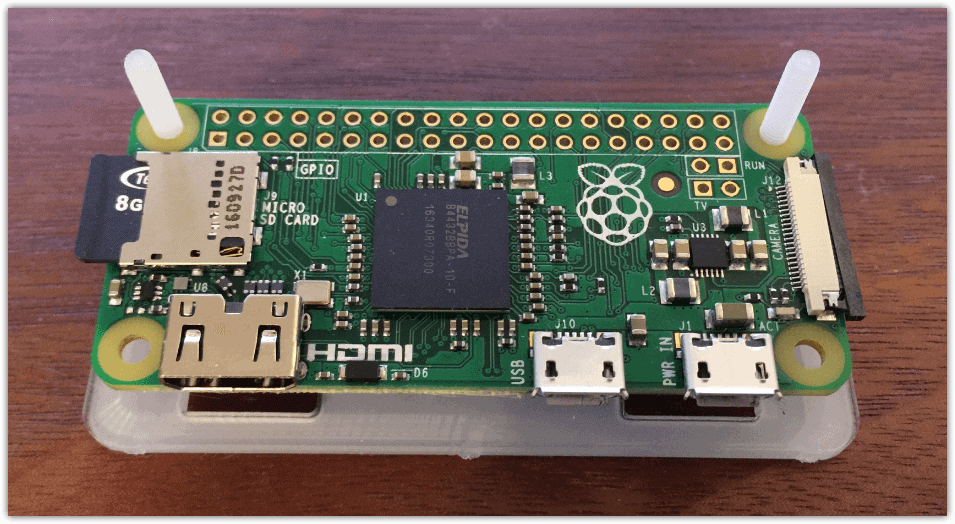

空洞がある方の板にネジを通し、さらにRaspberry Pi Zeroにも通します。

※ネジですが押し込むように押すと簡単に差し込めます。

GPIOピンを差し込み、図のように下の台と上の台を取り付けます。

これで取り付け完成です。

あとは金槌で、ピンが均等に下がるように丁寧に叩きます。

※弱い力で大丈夫です。強く、不均等にたたくとピンが曲がり使い物にならなくなるので注意。

黒いプラスチックと基盤が隙間なく、くっついたら完了です！

最後にパーツをすべて着脱します。

上の台のパーツ。少しピンの形に凹みが出来ています。

取り付け方の参考

↑目次へ戻る

Lチカ

Raspberry Pi Zeroの設定

【Raspberry Pi】Raspberry Pi Zeroの初期セットアップの方法 – CGメソッド
SSH接続まで済ませておきます。

必要なもの

秋葉原の秋月電子で購入。全部合わせて1000円程度。

赤色LED 1個（長い方が+、）
ブレッドボード（小さいものでOK）
ブレッドボード用ジャンパーワイヤ(オス-メス) 2本（視認しやすいように赤黒の2種類を購入）
抵抗 1本　（Lチカくらいならいらないそうですが、一応今後も考えて330Ωのものを購入

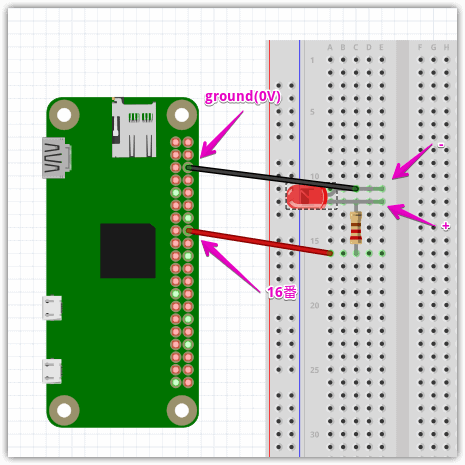

ブレッドボードの差し込み

GPIOピンを右側として、

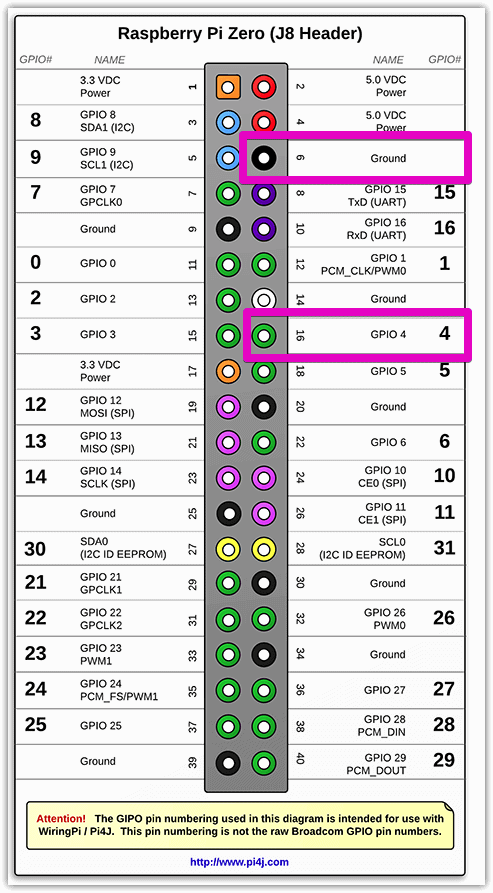

右列、上から3番目と8番目にジャンパーワイヤーを差し込む
LEDをボードに差し込む。-（短い方）を3番目と同じ列に差し込む。+（長い方）を抵抗をはさんで8番目とつながるようにする。
※+側を抵抗に接続して、-側をGNDに接続

点灯させるコード

新規にファイルを作成してblink.pyという名前で保存。
中身は下記のように

import RPi.GPIO as GPIO
import time
output_pin = 16
GPIO.setmode(GPIO.BOARD)
GPIO.setup(output_pin, GPIO.OUT)
while True:
GPIO.output(output_pin, True)
time.sleep(1)
GPIO.output(output_pin, False)
time.sleep(1)

ターミナルを起動。$ sudo apt-get install python-rpi.gpioでインストール。
※ RPi.GPIOパッケージはRaspberry PiのGPIOを操作するときに使います

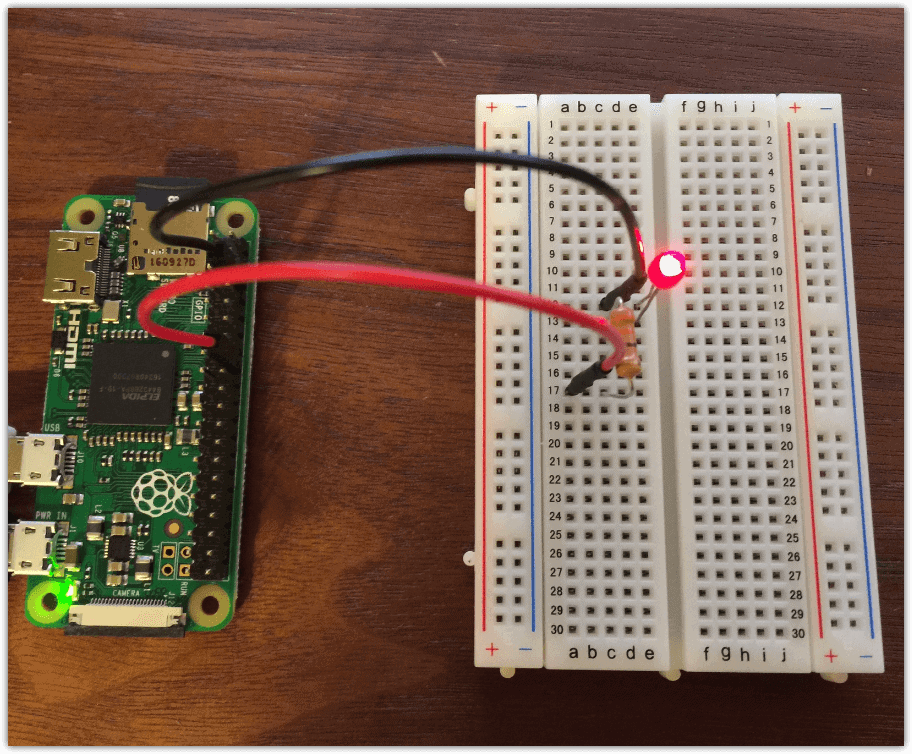

sudo python blink.pyと打てば、LEDが点灯します。
※停止したいときは、点灯がOFFのときにCtrl+Cで止まります。
