【Choco60】HHKB型!左右分離型の自作キーボードをオーダーする方法

eyecatch-keyboard-choco60

3Dデザイナーあるあるですが、今までペンタブ使いの持ちながらタイピングすることで、ずっと変な癖がついてしまってました。

ここ最近ホームポジションに矯正してタイピングをせっかく覚えたので、より定着するべく分離型のキーボードを自作してみました。

この記事の著者
CGブロガー すいみん

CGブロガー

すいみん

Suimin

プロフィール

某美大の油絵科を卒業後、大手CG映像プロダクションに入社。
その後ゲーム業界に転職。
現在は技術系のCGデザイナーをしています。 書籍:Unity デザイナーズ・バイブル
プロフィール詳細はこちら

分離型キーボードの入手方法

まず、自作する前に購入できないか?検討してみました。

「Mistel BAROCCO MD770」が1万円台で左右分離型のキーボードで条件を満たしていて良い感じでした。

ただ左右の分割位置が覚えたての指の位置と少し違うということで回避してしまいました。
(あとで考えてみたら、左右の指の打つ割合を均等にした良い分割方法だと思います)

そしてあらためて欲しいキーボードを考えてみた所、エンジニアさんの所持率も高いHHKBのキーボードが候補に上がりました。

つまりはHHKBの左右分離型があれば最高なのに!

と思い、探してみて見つけたのがこの「Choco60」 という自作キーボードでした

HHKB型の左右分離型の自作キーボードをオーダーする方法

遊舎工房(ゆうしゃこうぼう)という、自作キーボード専門店でオーダーしました。

オーダーしたものは下記の3つになります。

遊舎工房でオーダー

パーツ名 価格 備考
Choco60 ¥14,000 自作キーボードセット、HHKBと配列が一緒
Gateron Silent スイッチ(70個) ¥4,900 キースイッチを70個購入。押し心地と静音を併せ持つ、茶軸にしました。
キーボード組み立てサービス(β) ¥5,000 全部組み立ててくれるサービス。はんだ付けしなくて良くて◎

※キーボード組み立てサービス(β)は残念ながら終了してしまいました。

組み立てに自信が無い方は直接、遊舎工房(ゆうしゃこうぼう)までいって組み立てにいくと良いと思います。

その他のキーボードパーツの注文

自作キーボードはパーツを全部選べるところが魅了です。
今回はスタンダードなセレクトをしました。

マイクロUSBケーブル

まずキーボードとPCにつなげるケーブルが必要です。長めの物がおすすめ。

ステレオミニプラグケーブル(オス⇔オス)

茶友のキーボードをつなぐケーブルです。こちらもせっかくなので長めが良いと思います。

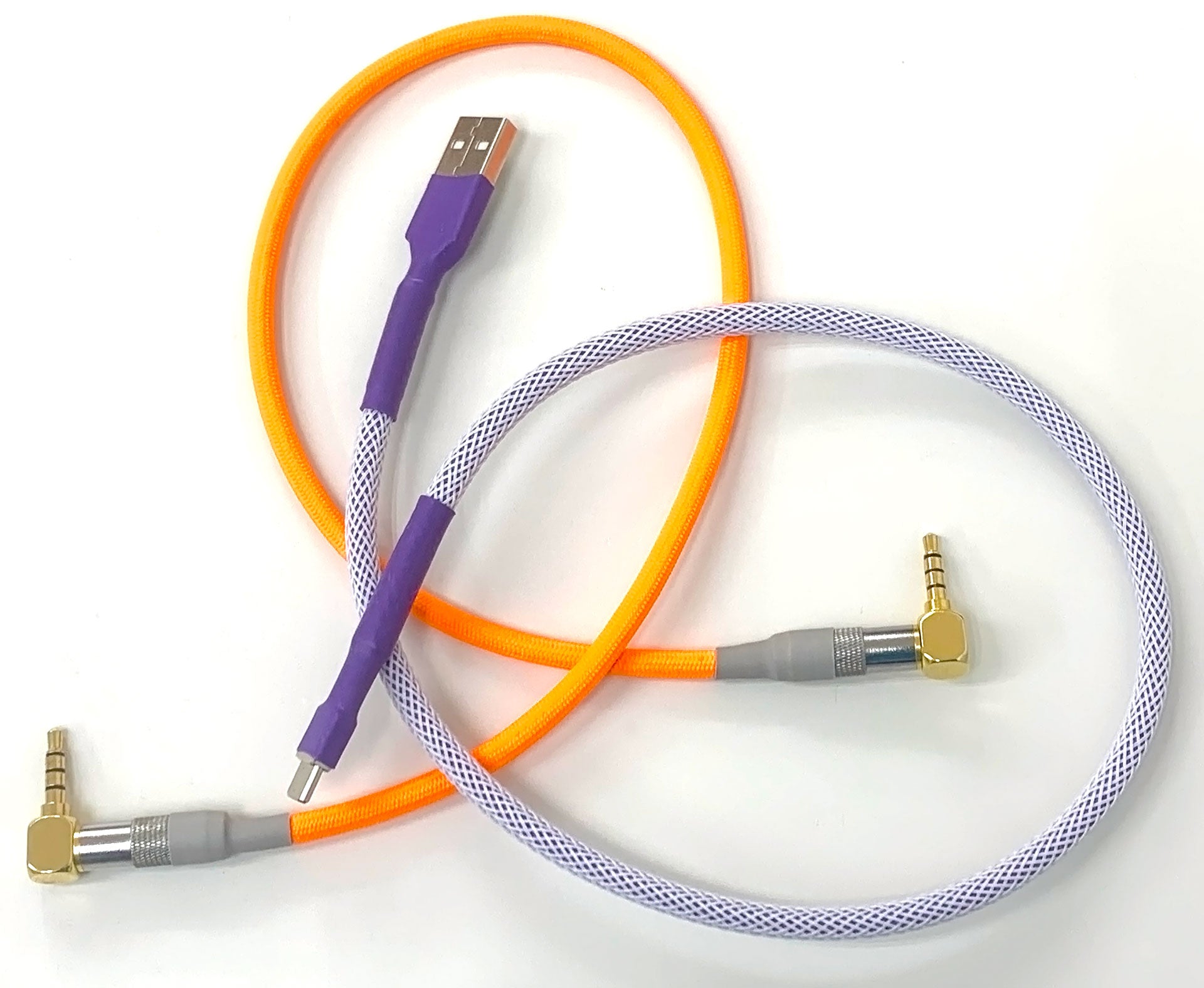

絶対に見栄え良くしたいならケーブルも自作することをおすすめします。
参考 自作ケーブルキット遊舎工房

キーキャップ

1番見た目が映える場所なので、お好みで。中国や日本の専門店で注文するのが良いでしょう。

ちなみにキーキャップには方があって、自作PCは主にMX系のキーキャップ(十字のオスメス)のタイプなので気をつけてください

ちなに私はTALP KEYBOARDでキーキャップを購入しました。

参考 Keyboard Layout EditorKeyboard Layout Editor

Choco60のキーに関しては設計者のHPに詳しく書いてあるので見ておくと良いです。
参考 Choco60recompile keys

assistant すいみん

ちなみにトータルで3万円かかりました。

Choco60の組み立て

オーダーサービスを使ったので組み立てもへったくりもないのですが、キーキャップつけて配線つないで終わりです!

  1. オーダーして2週間後にキースイッチがついた状態で届きました。そのままPCを付いて入力もできる!バッチリ!

  2. キーキャップをはめていきます。サイズは合うものの絵柄が合わないものも出てきますが、それはキー配列がFIXしたら個別にオーダーしましょう。

  3. 完成です!規格は理想どおりです。押し心地も気持ちが良い!

キーマップを書き換える方法

自分好みのキーマップに変更します。

自分好みのキーマップの作り方

「QMK Configurator」 というソフトを使うのが1番簡単でベストです。

  1. 「QMK Configurator」というサイトにアクセス
    参考 QMK ConfiguratorQMK Configurator
  2. まずは基本設定を読み込みます。
    KEYBOARD : choco60

    キーマップの名前も入力しておきます。
    KEYMAP NAME : 好きな名前

  3. あとはドラッグアンドドロップで好きなキー配列に変更していきます。


    無変換キーとかなキーとアンダースコアキーを追加、あとは触ってみて適当に位置を変更してみたりしてチューニングしてます。

  4. 自分なりのキーマップができたら保存してコンパイルしましょう。

    改善する時に使うので、KEYMAP.JSONから状態を保存しましょう!

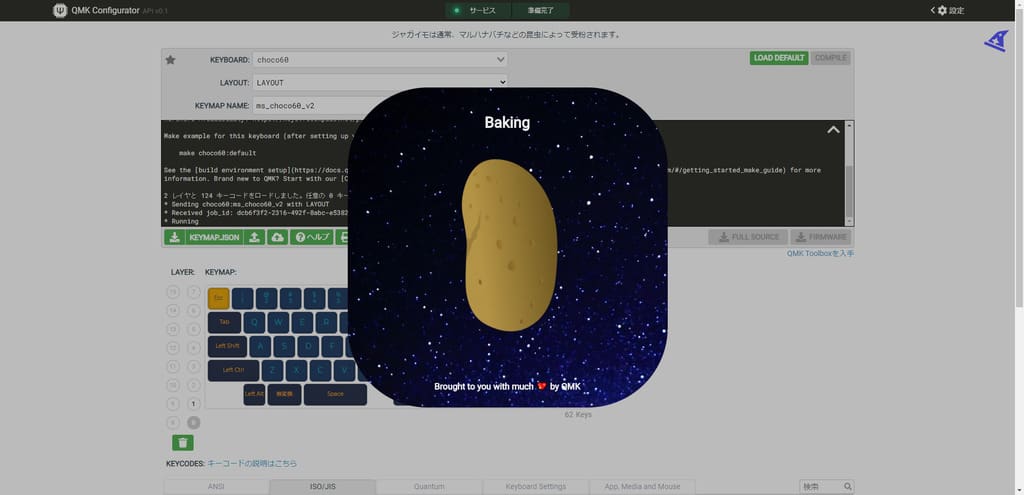

  1. 保存したらCOMPILEボタンを押します。

    じゃがいもがでてきて、ベイクが始まります。

    終わったら、FIRMWAREボタンを押して保存します。

    「choco60_つけた名前.hex」で保存されます。
    もっとキーマップに凝りたい人は下記のサイトが勉強になります。
    参考 (初心者編)VIAを使ってキーマップを書き換えよう自作キーボード温泉街の歩き方

キーマップの書き換え方法

「QMK.Toolbox」を使ってキーマップを書き換えます。

  1. 下記のサイトから「QMK.Toolbox」をダウンロードします。
      参考 Releases · qmk/qmk_toolbox · GitHubGitHub

  2. 「QMK.Toolbox」を起動

  3. Openから先程コンパイルした 「choco60_つけた名前.hex」を読み込みます。

    さらに「Auto-flash」のチェック。「Auto-flashenable」と表示がでればOKです。

  4. 最後にリセットボタンを押します。

    マイクロUSBメモリの差込口の横にあります。

    ※押しにくい場合はカードなど差し込んで押し込みましょう。

    エラー表記なしで「avrdude.exedone. Thank you.」 と出れば完了です!

HHKB型の左右分離型の自作キーボードをオーダーする方法まとめ

ということで欲しかったキーボードが手に入りました!

これでタイピングを上達させつつ、見た目やキーマップをチューンして楽しみたいと思います。

以上、すいみん(@cg_method)でした!
